传统的四旋翼无人机设计方法往往基于经验和类比，难以充分发挥材料的性能，导致无人机结构重量较大、性能受限。而结构拓扑优化技术结合3D打印制造工艺，能够根据给定的设计目标、约束条件和载荷工况，自动生成最优的材料分布方案，实现结构的轻量化和高性能化。因此，研究基于3D打印结构拓扑优化的四旋翼无人机制作方法具有重要的现实意义。

明确设计需求

在开始设计之前，需要明确四旋翼无人机的使用场景、性能指标等设计需求。例如，如果是用于航拍，需要考虑无人机的飞行稳定性、续航能力、载荷能力以及摄像设备的安装空间等；如果是用于物流配送，则需要重点关注无人机的载重能力、飞行速度和航程等。

收集相关资料

收集与四旋翼无人机设计相关的资料，包括现有的无人机设计方案、结构拓扑优化理论和方法、3D打印材料性能等。通过参考前人的研究成果，可以避免重复劳动，提高设计效率和质量。

选择设计软件

选择合适的设计软件进行无人机的结构设计和拓扑优化。常用的结构设计软件有SolidWorks、AutoCAD等，这些软件具有强大的三维建模功能，能够方便地创建无人机的几何模型。对于结构拓扑优化，可以使用Altair OptiStruct、ANSYS Topology Optimization等专业软件，它们能够根据设定的目标和约束条件，自动对结构进行优化设计。

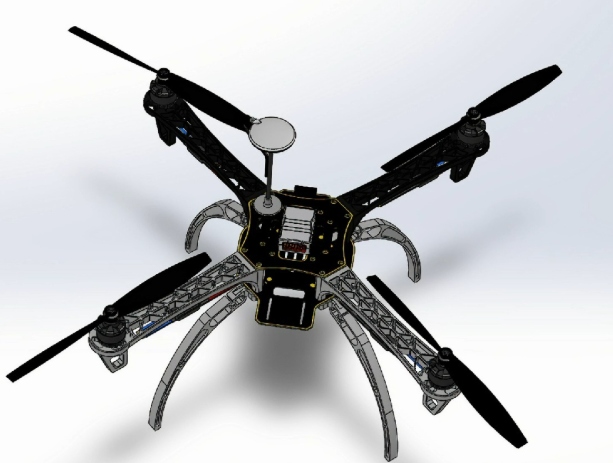

建立初始几何模型

根据设计需求和收集到的资料，使用设计软件建立四旋翼无人机的初始几何模型。初始模型可以参考现有的无人机结构，包括机架、旋翼臂、电机座等主要部件。在建模过程中，要确保模型的尺寸准确、结构合理，为后续的拓扑优化提供良好的基础。

定义设计空间和非设计空间

设计空间是指可以进行拓扑优化的区域，通常包括机架和旋翼臂等主要承力结构。非设计空间是指需要保留原有形状和功能的区域，如电机座、电池安装座等。在设计软件中，需要对设计空间和非设计空间进行明确的定义和区分。

设置优化目标和约束条件

优化目标通常是在满足结构强度和刚度要求的前提下，实现结构的轻量化。可以通过设置质量最小化作为优化目标。约束条件则包括结构的应力、位移、频率等，要确保优化后的结构在各种工况下都能满足安全性和性能要求。例如，可以设置结构的最大应力不超过材料的许用应力，最大位移不超过允许值等。

运行拓扑优化算法

在设计软件中运行拓扑优化算法，软件会根据设定的目标和约束条件，自动对设计空间内的材料分布进行优化。优化过程中，软件会不断迭代计算，逐步去除不必要的材料，生成最优的材料分布方案。优化完成后，会得到一个拓扑优化结果模型，该模型显示了材料在设计空间内的最佳分布情况。

对拓扑优化结果进行后处理

拓扑优化结果模型通常是一些不规则的几何形状，需要进行后处理才能用于3D打印。后处理工作包括对模型进行光滑处理、修复可能存在的缺陷、调整模型的尺寸和比例等，使模型符合3D打印的要求。

添加支撑结构

由于3D打印是逐层制造的过程，对于一些悬空或倾斜的结构，需要添加支撑结构以保证打印过程的顺利进行。在设计软件中使用专门的支撑生成工具，根据模型的形状和打印方向，自动生成合适的支撑结构。支撑结构的设计要考虑到易于去除和对模型表面的影响最小等因素。

切片处理

将处理好的3D模型导入切片软件中，进行切片处理。切片软件会将三维模型分割成一系列的二维层面，并生成每层的打印路径和参数，如打印速度、层厚、填充密度等。切片参数的选择会影响打印质量和效率，需要根据模型的特点和3D打印机的性能进行合理设置。

选择合适的3D打印材料

根据四旋翼无人机的使用要求和环境条件，选择合适的3D打印材料。常用的3D打印材料有尼龙、碳纤维复合材料、光敏树脂等。尼龙材料具有较高的强度和韧性，适合制造承受较大载荷的结构部件；碳纤维复合材料则具有更高的强度和刚度，同时重量更轻，是制造高性能四旋翼无人机的理想材料；光敏树脂材料表面光滑，精度较高，可用于制造一些对表面质量要求较高的部件。

调试3D打印机

在进行正式打印之前，需要对3D打印机进行调试和校准。检查打印机的喷头、平台、传动系统等部件是否正常工作，调整打印平台的水平度和喷头的高度，确保打印过程中材料能够准确沉积在指定位置。同时，根据所选材料和切片参数，设置好打印机的温度、速度等参数。

开始3D打印

将切片生成的打印文件导入3D打印机中，启动打印程序。在打印过程中，要密切关注打印机的运行状态，及时处理可能出现的问题，如喷头堵塞、材料断线等。打印完成后，等待模型冷却一段时间后再取出，避免因温度过高导致模型变形。
