丙烯腈-苯乙烯-丙烯酸酯（ASA）作为一种工程热塑性塑料，其分子结构与广泛应用的丙烯腈-丁二烯-苯乙烯（ABS）高度相似。该材料以高冲击强度、优异耐化学性及耐高温性能（软化点达105°C）著称，同时具备突出的尺寸稳定性。

相较于ABS，ASA通过分子结构优化实现了紫外线稳定性提升，即便长期暴露于阳光或潮湿环境，仍可保持外观与性能稳定。其应用领域覆盖汽车零部件（如保险杠罩、侧镜外壳）、排水系统组件及户外家具等场景。

一、ASA材料优缺点分析

在FDM 3D打印领域，聚乳酸（PLA）是使用最广泛的材料，而ABS则因高耐受性常用于功能性或户外部件。尽管ASA与ABS存在技术渊源，但前者通过工艺改进显著缓解了后者的打印缺陷，实现更优的操作适配性。

优势特性

• 抗紫外线辐射：极端适用于户外环境，可长期抵御光照老化。
• 机械性能优异：兼具高强度与抗冲击能力，适应复杂应力场景。
• 热稳定性突出：耐高温性能满足高温环境应用需求。
• 环境耐受性强：具备良好的耐化学腐蚀与耐水性能。
• 表面质量可控：可实现整体均匀的表面光洁度。
• 化学兼容性：具备丙酮溶解性，支持粘合与表面平滑处理。

潜在局限

• 温度控制要求高：需配置高温挤出机与加热床系统。
• 打印缺陷风险：仍存在收缩、开裂等热应力相关问题，但发生率低于ABS。
• 安全防护需求：加工过程可能释放有害烟气，需强化通风措施。
• 成本因素：材料单价显著高于常规FDM长丝。

二、ASA打印硬件配置要求

为确保ASA打印成功率，设备需满足以下核心配置要求：

1. 加热床系统

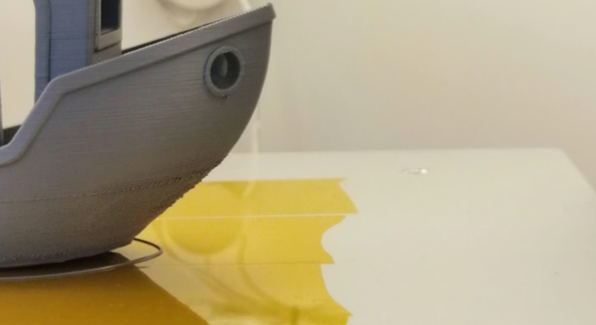

加热床为必备配置。因喷嘴与周围空气存在温差，ASA在打印过程中易因热收缩引发开裂。通过加热床维持构建板温度，可有效缓解热应力导致的层间剥离问题。

2. 构建表面优化

床面附着力对ASA打印至关重要，常见解决方案包括Kapton胶带、专用涂层（如ABS胶）或标准发胶。与所有依赖床面附着力的材料一致，需定期校准构建板水平度以确保接触均匀。

3. 封闭式打印舱体

强烈建议采用封闭式打印机，尤其针对大型部件打印。虽然小型模型可在开放环境中完成，但大型构件易因残余应力积累导致分层或开裂。舱体还可隔离外部气流，避免因空气流动引发的部件变形。

4. 高温挤出组件

需配置可在260°C高温下稳定工作的热端系统。含PTFE内衬的挤出机因材料降解阈值（约250°C）限制，不适合长时间ASA打印。全金属热端可提供更可靠的高温性能保障，显著降低堵头风险。

综上，ASA通过材料特性优化，在户外应用、高强度部件等场景中展现出独特价值，其打印适配性虽高于ABS但仍需特定硬件支持，需根据具体需求权衡材料性能与设备投入成本。
