3D打印线材重新绕线怎么缠绕

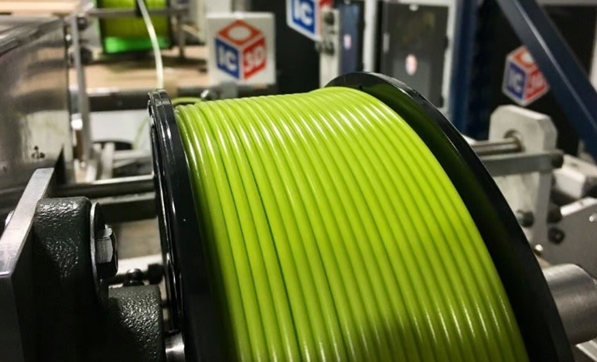

近期,线材制造商报告在原始线轴中心区域发现"数千条微裂纹",部分裂纹在打印过程中引发线材断裂。这一问题与线材制造工艺密切相关,挤出成型的线材直接缠绕在线轴上,重新绕线会改变线材曲率,引入额外应力。尽管高刚性材料更易因绕线产生破裂,但聚合物等级与配方的多样性使得材料对绕线操作的响应难以预测。
这意味着重新绕线决策需谨慎评估。虽然部分用户坚持绕线并报告无异常,但其他案例已出现严重故障。本文系统梳理三种典型绕线方案,助您平衡效率与风险。
一、简易手动绕线方案(钻头辅助法)
工具准备
需钻头、3D打印钻头适配组件、空线轴及源线轴固定装置。操作步骤如下:
将源线轴自由端固定至目标线轴;
将源线轴置于可旋转的圆形支撑物上;
安装钻头适配组件至电钻,并插入目标线轴;
低速启动,逐步提速至可控范围;
横向移动目标线轴,确保线材均匀覆盖线轴宽度;
接近源线轴末端时,剪断残留线材;
拉紧目标线轴线材并固定末端;
静置数小时,释放绕线应力。
二、进阶手动绕线机方案
设备构成
该绕线机由源线轴支架与主驱动支架组成,配备往复运动导向机构,可实现线材均匀分布。主体采用3D打印零件,需额外配置608轴承、PTFE管及内六角螺钉(可选)。
操作流程
固定驱动底座与辅助支架于工作台;
装载源线轴与空线轴至对应支架;
穿引线材通过PTFE管并固定至目标线轴;
使用电钻(需适配电机)或手摇曲柄启动绕线;
保持匀速,确保线材层间规整;
剪断源线轴末端线材;
拉紧并固定目标线轴末端;
拆卸线轴,完成绕线。
三、全自动DIY绕线系统
硬件配置
该方案集成步进电机、LCD显示屏、ArduinoMega2560控制板及RAMPS1.4驱动模块,导向滑架由独立步进电机驱动,实现高效自动绕线。需3D打印结构件及木质底座固定组件。
功能特性
液晶屏操作界面,支持线轴尺寸自动校准;
三档张力调节(低速1.5转/分、常规5转/分、高速2转/分);
测试缠绕模式(3圈预检)与全速缠绕模式。
使用步骤
开机进入菜单,选择"回卷器"模式;
执行"检查线轴尺寸"并加载线材;
设定绕线速度与张力档位;
运行"测试缠绕"验证参数;
启动"全速缠绕"完成绕线;
剪断残留线材并固定末端。
四、关键操作规范
通用准则
避免过度拉伸线材,尤其柔性材料,以防直径变化引发卡料;
绕线后建议干燥处理,尤其高吸湿性材料(如尼龙);
操作前清理线材表面,去除拉丝或残留物。
故障排除
若绕线不均,检查导向机构是否卡滞;
线材断裂时,降低绕线速度并增强张力控制;
显示屏无响应,检查Arduino板连接与固件版本。
总结:工艺选择与风险控制
3D打印线材重新绕线需平衡效率与材料特性。简易方案适合快速处理,但精度有限;手动绕线机通过导向机构提升均匀性;全自动系统则实现无人值守操作。
