热处理作为一种后处理技术，广泛应用于调整材料的物理或化学特性。在3D打印领域，退火工艺因其对制品性能的改善作用而备受关注。本文系统解析PLA材料退火的科学原理、工艺效果及实践方法，为优化3D打印制品性能提供技术参考。

    一、退火工艺的核心机理

    1.金属退火的启示

    退火源于金属加工领域，通过将材料加热至重结晶温度以上、熔点以下的特定区间，促使微观晶粒再结晶并长大。这一过程可降低材料硬度，提升延展性，使其更易加工。

    2.塑料退火的差异化路径

    塑料的退火机制与金属存在本质差异。注塑成型中，退火通过加热至熔点以下，消除内应力并重组分子链。而3D打印件的退火需兼顾无定形区与结晶区的动态平衡——快速打印导致的非晶态结构可通过退火重组，形成更稳定的结晶区域，从而提升层间结合强度与整体机械性能。

    二、PLA退火的性能优化

    1.PLA材料的适配性

    PLA作为3D打印最常用材料，其低熔点（约180℃）与中等结晶度特性，使其成为退火工艺的理想对象。研究证实，退火可显著提升PLA制品的拉伸强度（10-20%）并降低脆性，同时改善耐温性能。

    2.工艺权衡：性能与尺寸的博弈

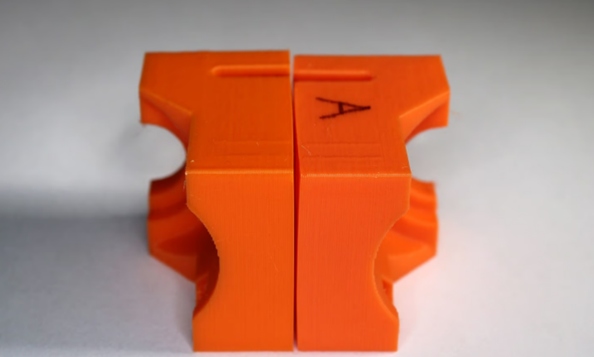

    PLA退火的核心挑战在于尺寸稳定性。实验表明，70℃退火即可引发显著形变，而110-170℃高温处理可能导致翘曲甚至熔融。因此，退火工艺需在材料性能提升与尺寸精度保持间寻求平衡。

    三、PLA退火的操作规范

    1.工艺前准备

    高填充打印：采用100%填充密度可增强制品抗变形能力，尽管会增加打印时间，但能显著提升退火成功率。

    表面清洁：退火前需彻底清除制品表面拉丝、残留支撑及粘合剂，避免高温下产生缺陷。

    温度精准控制：建议使用专用烤箱温度计（精度±1℃），因PLA对温度敏感，5℃偏差即可能影响结果。

    2.退火过程控制

    温度均匀性：烤箱达设定温度后，需保温至少30分钟以确保热场稳定。

    分阶段升温：初始试验建议从60℃（接近PLA玻璃化转变温度）开始，根据效果以5℃步进调整，避免一次性高温导致失效。

    四、典型退火方案

    1.砂埋法（推荐）

    原理：利用细砂或盐作为热介质，提供均匀热传导与机械支撑，减少制品变形。

    操作步骤：

    烤箱预热至60℃，保温30分钟。

    将制品完全埋入细砂（或细盐）中，容器需留5mm以上间隙。

    恒温处理1小时后，随炉冷却至室温再取出制品。

    2.直接烤箱退火法

    适用场景：燃气烤箱或温度波动较大的设备。

    操作要点：

    烤箱预热至60℃后关闭加热，立即放入制品并密闭。

    制品随烤箱自然冷却，避免急冷引发内应力。

    3.非常规替代方案：热水退火

    方法：将制品真空密封后浸入恒温水浴（60-80℃）。

    局限性：水温控制难度高，且效果一致性较差，仅作为无烤箱时的应急方案。

    PLA退火工艺通过分子链重组与结晶度提升，可显著改善3D打印制品的机械性能与耐温性，但需严格管控温度与时间参数以规避尺寸失稳。建议首次退火从低温短时程序开始，逐步优化工艺窗口。
