解决3D打印树脂支撑去除导致的划伤，核心在于改变支撑的物理状态与拆解工具的角度，通过温水软化结合专业剪切手法，可以实现模型表面的零损伤处理。作为精密制造的深度参与者，杰呈3D打印工厂凭借十余年高精度复模与后处理经验，为您提供从打印到精细打磨的全流程工业级解决方案，彻底告别由于手工失误导致的成品报废，让每一个细节都精准复刻设计初衷。

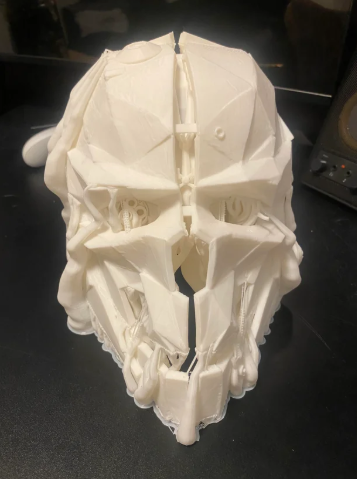

许多用户在拿到光固化打印件时，往往会面临一个令人头疼的问题：支撑点像是一颗颗顽固的“钉子”，用力一掰就崩掉一块肉，用刀一刮就留下难以修复的白痕。这种不可逆的表面划伤不仅破坏了模型的美感，更在工业样件装配中造成了尺寸超差，直接导致前期研发的心血付诸东流。

分析其根本原因，树脂在完全固化后脆性极高，支撑点与模型主体的连接处应力集中。如果直接在干燥状态下硬刚，断裂面往往会向模型内部延伸。想要实现无损去除，必须打破常规的操作逻辑：

• 第一步：热处理软化。将未进行二次固化的模型浸泡在50℃至60℃的温水中约3分钟。热量会降低树脂的弹性模量，使支撑点变得像橡胶一样具有韧性，此时拆除阻力最小。
• 第二步：平口剪切法。严禁直接用手横向撕扯！必须使用超薄刃口的平口剪钳，刃口平整的一面紧贴模型表面，留出0.2mm的余量进行点对点剪裁，防止应力崩角。
• 第三步：湿式逐级打磨。如果留下了微小凸起，切记不可干磨。使用800目至2000目的水砂纸配合流动水进行圆周运动，水分能有效带走热量，防止局部过热导致树脂发黄或变形。

实战案例：高透透明树脂光学外壳后处理

杰呈3D打印工厂曾承接一批医疗级高透传感器外壳订单，客户要求表面达到光学级透亮，且不许有任何物理支撑残留。我们介入后，首先优化了支撑算法，将接触点直径缩减至0.3mm并采用球形接触头。在模型出缸后，我们避开了常规的先固化再拆支撑流程，而是在生坯状态下进行酒精超声波清洗并同步温水辅助拆除。由于采用了点阵支撑结构与无损剪切工艺，支撑部位残留高度控制在0.05mm以内。后续配合抛光膏进行机械抛光，成品透光率达到92%以上，完美解决了客户对表面划痕及雾面感的焦虑。

警示：千万不要在二次固化后再大规模拆除复杂支撑！此时树脂硬度达到峰值，任何物理受力都可能导致微裂纹的产生。专业的后处理流程应当是：清洗 -> 预热 -> 拆支撑 -> 精磨 -> 二次固化。

对于追求极致表面质量的企业级客户，手工处理的波动性始终是一个隐患。选择杰呈3D打印，意味着您选择了工业级的标准化品控体系。我们不仅提供高精度的树脂打印设备，更拥有一套成熟的无痕化处理方案，无论是超大尺寸的异形件，还是精密细微的结构件，都能确保交付即成品。如果您正受困于模型划伤或效率低下，不妨联系我们，让我们为您呈现3D打印真正的质感魅力。

想了解更多关于高精度模型无损处理的技巧，或者有大批量打印需求，欢迎咨询杰呈3D打印，我们用专业实力为您的每一个创意护航。
