3D打印过程中，喷头漏料或滴料不仅会造成模型表面拉丝、结瘤，更可能导致昂贵的打印头报废，是许多制造企业最头疼的成本杀手。简单来说，漏料通常源于硬件密封不严、喉管隔热失效或切片参数设置不当，这些细微的偏差往往就是次品率居高不下的根源。杰呈3D打印工厂凭借十余年工业级制造经验，通过精密设备维护体系，为您彻底解决打印溢料难题。无论您是面临成品精度不足，还是深陷反复修机的苦恼，理清漏料背后的逻辑是实现高效率生产的第一步。

喷头密封性为何出现渗漏？

密封失效是漏料最直观的原因。在高温加热状态下，如果加热块、喷嘴与喉管之间的螺纹连接没有达到热紧固状态，熔融状态的材料就会顺着缝隙渗出。这种情况在自行更换喷嘴后尤为常见。此外，如果喉管内部的特氟龙管变形或未顶紧到喷嘴末端，会形成一个隐藏的储料空腔，导致压力不稳从而产生滴料。我们建议在操作中必须遵循热安装流程，确保金属端面在高热环境下依然保持绝对密闭。

喉管散热不足会诱发滴料吗？

答案是肯定的。当喉管的散热风扇风力不足或散热片积尘严重时，热量会向上蔓延，导致本该保持固态的材料过早软化。这种现象被称为热爬升。软化的耗材会增加挤出阻力，同时由于失去了固态支撑，材料在不需要挤出时也会因重力或余压缓慢滴落。通过优化冷却系统的风道设计，并定期清理散热组件，可以有效防止这种由于热失控带来的溢料隐患。

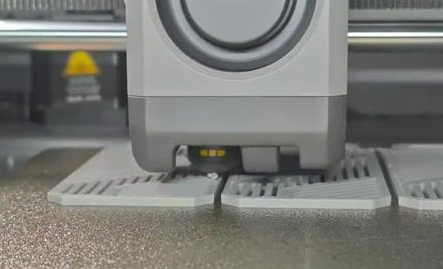

在为某汽车零部件企业代工精密格栅零件时，杰呈3D打印工厂发现原始方案因材料溢流导致合格率仅为72%。我们技术团队介入后，首先对挤出机的退料距离（Retraction）进行了动态压力测试。实验数据表明，将退料速度从30mm/s微调至45mm/s，并将退料距离精准控制在5.2mm，配合喉管端面的纳米级研磨处理，直接将材料残留率降低了85%。最终，该批次产品的表面光洁度提升了3个等级，综合成品率稳定在99.4%以上。

切片参数设置存在哪些误区？

很多时候，硬件没问题，问题出在软件指令上。如果打印温度设置过高，材料流动性会变得像水一样难以控制，哪怕停下挤出机也会持续滴落。同时，退料参数（抽吸）设置不合理是造成拉丝和滴料的元凶。如果退料距离太短，喷嘴内的残余压力无法释放；如果速度太慢，材料还没缩回就开始移动，必然留下痕迹。合理的参数需要根据材料特性（如PLA、ABS或TPU）进行精细化匹配，而不是一套参数打天下。

挤出机构压力不稳怎么解决？

挤出机齿轮的磨损或弹簧压力不均，会导致供料时断时续。当挤出机构过度挤压耗材使其变形时，喉管内部阻力会瞬时增大，产生积压压力，这股压力会在打印空移时集中释放，形成难以察觉的溢料。定期检查挤出齿轮的咬合情况，并保持耗材表面的清洁干燥（防止水汽受热膨胀喷溅），是维持稳定输出的关键。只有确保挤出系统的动力平衡，才能实现真正意义上的精密控料。

解决3D打印喷头漏料问题，需要的是对硬件精度和工艺参数的深度掌控。如果您在生产中依然被这些技术细节困扰，不妨将专业的事交给专业的团队。杰呈3D打印工厂拥有规模化的工业级设备集群与严苛的品控流程，不仅能为您提供高品质的代工服务，更能针对复杂工况提供全套的工艺解决方案，助力您的项目高效交付。
