球形钛粉3D打印选激光功率，核心就一句话：看你的打印目标和材料特性。追求高致密度，功率太低会导致粉末未熔合出现气孔，功率太高又容易造成飞溅和表面粗糙。简单说，就是找到那个让钛粉刚好完全熔化的临界点。杰呈3D打印工厂在服务数百家客户后发现，很多朋友卡在这一步，浪费了大量粉末和时间。杰呈3D打印，专注解决复杂金属件打印难题，提供从参数调试到成品交付的一站式服务。别担心，接下来我们就一步步拆解，帮你避开那些常见的坑。

1. 先定致密度目标

选功率前，想清楚你要什么。是做高强度的功能件，还是对表面光洁度要求极高的外观件？如果追求99.5%以上的高致密度，能量输入就得足。我们曾接到一个医疗植入物订单，客户要求内部零气孔。我们通过梯度测试，将激光功率从150W逐步提升至200W，最终在190W时达到了致密度99.8%的理想状态。反过来，如果是打印薄壁结构，功率就得适当降低，防止熔穿。

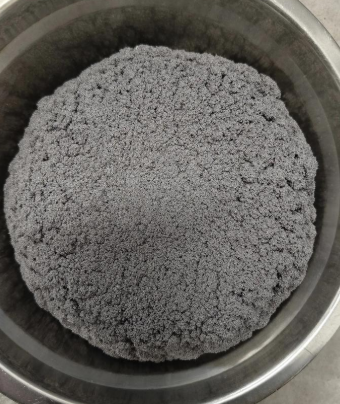

2. 匹配你的粉末特性

球形钛粉的粒径和流动性直接影响功率选择。细粉（15-45μm）比表面积大，更容易熔化，所需功率反而比粗粉低。杰呈内部做过对比：同批次TC4粉末，D50=35μm的粉体在180W就能打得很密实，而D50=50μm的则需要提到210W。记住，粉末的球形度越高，铺粉越均匀，激光能量吸收也越稳定，功率波动范围可以控制在±5%以内。如果你的粉末流动性差，可能需要适当增加功率来弥补铺粉不均的缺陷。

3. 跟着扫描速度调

激光功率和扫描速度是秤杆和秤砣的关系。光提功率不提速度，能量密度过大会产生飞溅；速度太快功率跟不上，又会出现未熔合。我们常用的一个能量密度计算公式是：能量密度=激光功率/(扫描速度×扫描间距×层厚)。在打印某航天复杂流道零件时，我们采用108W功率配合889mm/s速度，将能量密度控制在110J/mm³附近，既保证了内部融合，又控制了表面粘粉。这个平衡点需要根据你的设备微调。

4. 用简单模型去验证

别一上来就打大件，太浪费了。杰呈的工程师习惯先打印一个10x10x10mm的小方块，做参数验证。你可以设置几组不同的功率梯度（比如160W、180W、200W），保持其他参数不变。打完切开展看金相，哪个截面气孔最少，哪个就是你的基准功率。有个做模具的客户，之前一直打印失败，我们用这个方法只用了半天就帮他锁定了最佳参数，直接节省了上万元的粉末耗材。这就是实战经验的价值。

搞定球形钛粉的激光功率选择，其实就是在致密度和表面质量之间找到最佳平衡点。从明确致密度目标，到匹配粉末特性，再到联动扫描速度，最后用小模型验证，这四步缺一不可。杰呈3D打印工厂拥有多台工业级打印设备和专业的技术团队，无论你是需要参数调试指导，还是直接委托打印高难度钛合金零件，我们都能提供靠得住的解决方案。欢迎联系杰呈，让我们把你的设计变成零缺陷的成品。
