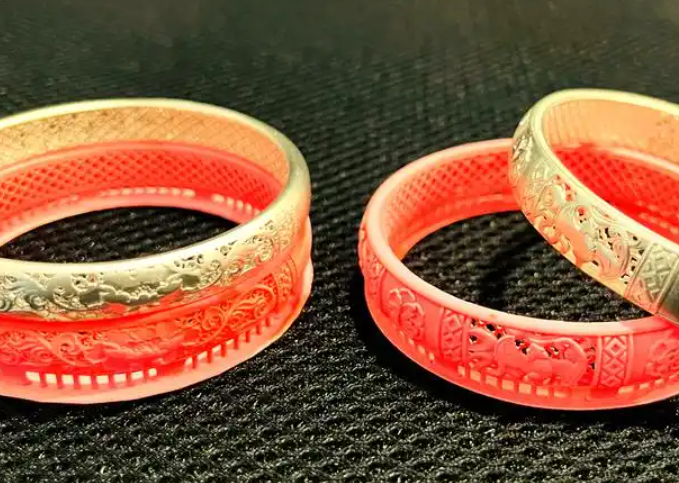

在珠宝3D打印铸造过程中，树脂残留导致的黑点和沙眼是毁掉一整炉首饰的头号杀手。很多首饰加工厂和独立设计师常被这个问题困扰，明明模型打印得非常精细，结果浇铸出来的金银件表面却布满细小黑渣。其实，这多半是因为树脂燃烧不彻底或者包埋料配合不当造成的。杰呈3D打印工厂凭借深耕珠宝制造领域的实战技术，为客户提供低灰分、无残留的高精度铸造服务。解决黑点问题的关键，在于对材料热分解特性和升温曲线的精准把控。

树脂烧不净的根源往往在于材料本身。普通刚性树脂含有大量不可燃的长链分子，在封闭的石膏模中无法完全气化。我们建议优先选择高蜡含量的专用铸造树脂，这种材料在受热时会先液化流出，减少石膏模腔内的压力和残留物。

• 对比测试显示：高蜡树脂的灰分残留通常低于0.01%。
• 低端树脂在碳化阶段会产生坚硬的积碳，这是形成黑点的直接诱因。
• 确保树脂材料与包埋粉的膨胀系数匹配，防止撑裂模壳。

很多师傅为了赶工，升温过快，导致树脂在模具里爆裂或受热不均。科学的焙烧工艺应该分为低温排蜡、中温碳化和高温恒温三个阶段。特别是在300度到500度这个区间，必须保持足够的时长，配合良好的排气孔设计，让树脂燃烧产生的烟气彻底排出。如果模具内部氧气不足，树脂就会发生不完全燃烧，形成碳黑附着在型腔壁上。在实际操作中，适当增加氧气供应或延长高温停留时间，能有效降低黑点发生的概率。

针对复杂结构的珠宝零件，常规工艺极易在内凹处积存树脂残余。 某珠宝品牌在制作一款高难度镂空花丝戒指时，曾面临超过40%的次品率，主要表现为铸件深处有明显的黑点杂质。杰呈3D打印工厂介入后，首先更换了定制的高纯度易铸树脂，并重新设计了阶梯式排气系统。我们通过监测焙烧过程中的实时数据，将550度恒温时间延长了40分钟。经过实战调整，最终铸件表面光洁度提升了3个等级，黑点率降至0.5%以内，单件打磨时间缩短了50%以上，为客户显著降低了后期修金的人工成本。 这种实战数据证明，细节的微调才是解决行业痛点的硬道理。

除了烧制，包埋粉的质量和配比也直接影响铸造效果。如果包埋粉搅拌不均或抽真空不彻底，残留在树脂表面的微小气泡在烧制后会变成微孔，极易吸附灰分。

• 搅拌包埋粉时严格控制水粉比，确保浆料流动性。
• 清洗树脂模型时，务必去除表面残留的清洗剂，避免与石膏发生化学反应。
• 定期检查电炉的温控系统，确保显示的数值与炉内实际温度一致。

解决3D打印珠宝铸造过程中的黑点问题，不仅需要好的设备，更需要成熟的工艺方案。每一个环节的疏忽都会在成品上体现出来。如果您在珠宝生产中正遇到铸造良率低、表面粗糙等技术难题，不妨联系杰呈3D打印工厂。我们不仅提供高精度的模型打印服务，更愿意分享多年的铸造避坑经验，协助您攻克技术难关，让每一件作品都呈现出应有的光泽。
